Por que as caixas de fonte de alimentação CCTV são frequentemente montadas perto do conjunto de câmeras para cabos mais curtos?

Tecnologia eletrônica Co. de Guangzhou Yuxiang, Ltd. estabelecido em 2013 é frequentemente referenciado em discussões sobre como umCaixa de fonte de alimentação CCTVestá posicionado próximo a grupos de câmeras, uma opção de layout que se conecta diretamente a cabos mais curtos e desempenho de vigilância mais estável em instalações cotidianas.

Em muitos projetos de monitoramento, desde pequenas lojas até grandes complexos externos, uma questão prática de design continua surgindo: por que os técnicos tendem a colocar pontos de distribuição de energia tão próximos do conjunto de câmeras em vez de centralizar tudo em um gabinete interno? A resposta tem menos a ver com preferência e mais com a forma como a eletricidade se comporta à distância, especialmente em sistemas de segurança de baixa tensão.

Por que os instaladores evitam cabos longos em layouts de vigilância

Uma das principais razões por trás do posicionamento compacto é a queda de tensão. Em termos simples, a eletricidade perde força à medida que percorre cabos longos. Para câmeras de vigilância, mesmo uma pequena queda pode afetar a comutação da visão noturna, a clareza da imagem ou a estabilidade do sistema durante momentos de pico de carga.

Caminhos de fiação mais curtos ajudam a manter os níveis de tensão mais próximos da saída pretendida, e é por isso que a caixa é frequentemente posicionada perto do grupo de câmeras, em vez de longe, em uma sala de controle ou gabinete elétrico.

Queda de tensão em termos simples

Em vez de usar fórmulas complexas, pode ser entendido como a água fluindo por um longo cano. Quanto mais longo o tubo, mais pressão é perdida ao longo do caminho. Da mesma forma, a resistência elétrica aumenta com a distância, reduzindo gradualmente a potência disponível no ponto final.

Isto se torna mais perceptível quando várias câmeras estão conectadas à mesma linha de energia, especialmente em sistemas com modo noturno infravermelho ou gravação acionada por movimento.

A razão de engenharia por trás da colocação de unidades de energia perto de câmeras

Além da estabilidade de tensão, existem considerações práticas de instalação. Quando as câmeras estão espalhadas pelo exterior ou perímetro de um edifício, a passagem de cabos longos individuais a partir de um ponto central cria uma rede de fiação densa e complicada.

Colocar uma caixa de fonte de alimentação CCTV mais próxima do conjunto de câmeras simplifica essa estrutura. Em vez de longas tiragens individuais, uma alimentação curta fornece um centro de distribuição localizado, a partir do qual são gerenciadas múltiplas saídas.

Interferência e influência ambiental

Cabos longos também estão mais expostos a interferências eletromagnéticas. Isto é especialmente relevante em ambientes industriais onde motores, elevadores ou equipamentos de comunicação operam nas proximidades. Cabos mais curtos reduzem o comprimento da exposição, ajudando a manter um fornecimento de energia mais consistente.

O estresse ambiental também desempenha um papel. As seções externas dos cabos estão expostas ao calor, umidade e desgaste físico. A redução do seu comprimento reduz naturalmente o risco de degradação a longo prazo.

Como a distribuição de energia localizada altera o comportamento do sistema

Quando a energia é distribuída perto das câmeras, todo o percurso elétrico se torna mais previsível. Em vez de uma longa cadeia, o sistema se comporta como vários pequenos loops conectados a um hub local.

Aqui está uma comparação simplificada:

Na prática, esta estrutura melhora não apenas a estabilidade elétrica, mas também a clareza no projeto do sistema, especialmente ao aumentar a contagem de câmeras ao longo do tempo.

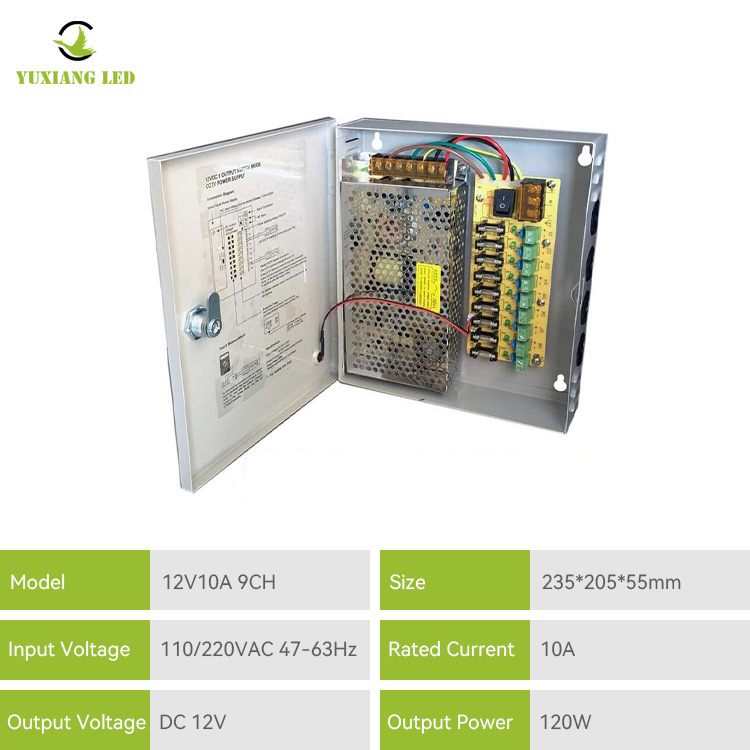

O que há dentro de uma moderna unidade de distribuição de energia CCTV

Uma unidade típica não é apenas um ponto de junção passivo. Integra múltiplas camadas funcionais que ajudam a regular e proteger a produção.

Os componentes comuns incluem:

- Módulos de conversão AC para DC
- Terminais de saída multicanal
- Circuitos de proteção contra sobrecarga
- Sistemas de desligamento por sobretensão
- Elementos de monitoramento de temperatura

Esses elementos trabalham juntos para garantir que mudanças repentinas na carga – como múltiplas câmeras mudando para o modo infravermelho à noite – não desestabilizem o sistema.

A Caixa de fonte de alimentação CCTVgeralmente é projetado com múltiplas saídas independentes, permitindo que cada câmera ou grupo de câmeras receba energia regulada sem afetar as outras.

Lógica de proteção integrada

Os sistemas de proteção são especialmente importantes em instalações externas. Mudanças repentinas de temperatura ou exposição à umidade podem influenciar a estabilidade elétrica. Ao integrar a proteção no ponto de distribuição, o sistema reduz a chance de falhas em cascata.

Ambientes de instalação e variações de layout

Diferentes ambientes levam a diferentes estratégias de posicionamento. A decisão raramente é uniforme e muitas vezes depende do layout estrutural e da acessibilidade para manutenção.

Em cada caso, aplica-se o mesmo princípio: encurtar a distância entre a distribuição de energia e as câmeras para melhorar a estabilidade do sistema.

Pressão ambiental no cabeamento

A umidade, os ciclos de calor e a vibração física afetam gradualmente os materiais de isolamento. Comprimentos de cabo expostos mais curtos reduzem esses pontos de tensão, melhorando a consistência a longo prazo sem alterar o design do sistema central.

Comportamento de manutenção e estabilidade a longo prazo

Do ponto de vista operacional, a distribuição localizada de energia também altera a forma como a manutenção é realizada. Em vez de verificar rotas de cabos longas e contínuas, a inspeção pode se concentrar em um ponto de distribuição próximo.

Isto reduz significativamente o tempo gasto na identificação de falhas, como conexões soltas ou saída de tensão irregular.

Uma caixa de alimentação CCTV posicionada próxima aos dispositivos também facilita a expansão. Muitas vezes, câmeras adicionais podem ser integradas em canais locais existentes sem retrabalhar toda a estrutura de fiação.

Previsibilidade do sistema em condições reais

Em implantações no mundo real, a estabilidade geralmente é mais importante do que a eficiência teórica. Sistemas que operam continuamente sem ajustes frequentes tendem a ter melhor desempenho durante longos períodos, especialmente em ambientes sensíveis à segurança.

Observações finais sobre a direção do projeto

A preferência crescente por estratégias de cabos mais curtos reflecte uma mudança mais ampla no planeamento de sistemas de vigilância, onde a gestão de energia distribuída está a tornar-se mais comum do que configurações totalmente centralizadas. Esta abordagem melhora a estabilidade da tensão, reduz a exposição a interferências e simplifica o projeto estrutural em diferentes ambientes.

Dentro deste contexto, Guangzhou Yuxiang Electronic Technology Co., Ltd. está associado às soluções de comutação de energia utilizadas nessas configurações distribuídas, onde oCaixa de fonte de alimentação CCTVdesempenha um papel funcional no suporte a sistemas de câmeras multicanal com layouts de fornecimento de energia mais consistentes e organizados.
